Máy Ép vỉ tự động Tiến Tuấn được thiết kế theo tiêu chuẩn CE. Máy được thiết kế dạng module sẵn sàng nâng cấp, lắp đặt thêm các chức năng mở rộng trong tương lai khi cần. Sản phẩm luôn ổn định ngay cả khi chỉnh tốc độ máy trong phạm vi rộng hay khởi động lại máy sau khi dừng. Cho phép chỉnh máy trong khi đang vận hành. Độ ồn thấp. Cơ cấu gá lắp nhanh, số lượng khuôn thay thế ít, khuôn nhỏ gọn, giúp quá trình thay khuôn, …. nhanh chóng và chính xác.
Máy hoạt động theo nguyên lý ngắt quãng với các cấp giấy trạm định hình- cấp viên -hàn - cắt hờ/ đóng số lô - cắt vỉ.
Thiết kế dạng module cho phép nâng cấp, gắn thêm chức năng về sau khi cần.
Sản phẩm luôn ổn định ngay cả khi chỉnh tốc độ máy trong phạm vi rộng hay khởi động lại máy sau khi dừng.

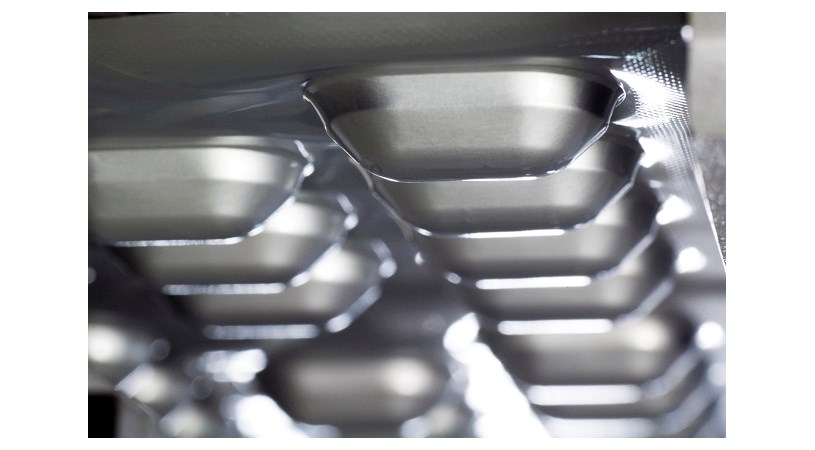

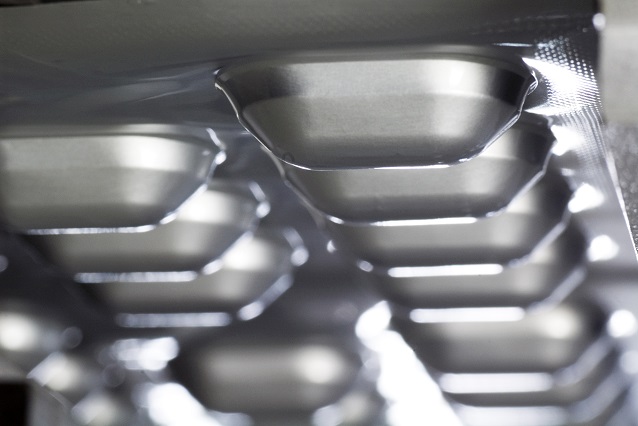

Định hình PVC/PVDC bằng phương pháp gia nhiệt. Định hình Alu theo nguyên lý biến dạng nguội.
Vỉ được làm kín bằng phương pháp ép gia nhiệt. Băng dẫn tự động hạ thấp để tránh hư màng nhôm định hình.
Trạm cắt hờ và đóng số lô dùng chung. Số lô được thiết kế, chế tạo tinh xảo, tạo mỹ quan cho vỉ thuốc.
Sensor định vị giúp chỉnh vị trí thiết kế in theo điểm đen trên mặt giấy hàn theo yêu cầu.
Thông số kỹ thuật
| CP-160 | CP-205 | CP-250 | B-300 | B-600 | ||
| Công suất | Vỉ/phút | max.200 | max.250 | max.300 | max.300 | max.600 |
| Khổ rộng màng dán/định hình | mm | max.160 | max.205 | max.250 | max.250 | max.250 |
| Chiều dài bước kéo | mm | max.110 | max.120 | max.140 | max.140 | max.240 |
| Bề mặt hiệu dụng | mm | 150x108 | 215x118 | 240x138 | 240x138 | 240x238 |
| Chiều sâu định hình | mm | |||||
| Tiêu chuẩn (PVC/Alu) | mm | max.12 | max.12 | max.12 | max.12 | max.12 |
| Đặc biệt | mm | max. 18 or 32 | max. 18 or 32 | max. 18 or 32 | max. 18 or 32 | max. 18 or 32 |
| Tốc độ vận hành | ||||||
| Đối với màng PVC | Vòng/phút | max.60 | max.60 | max.60 | max.60 | max.60 |
| Đối với màng ALU | Vòng/phút | max.50 | max.50 | max.50 | max.50 | max.50 |
| Tùy chọn chiều sâu định hình | Vòng/phút | - | max.250 | max.250 | max.250 | max.250 |
| Đường kính cuộn dán/định hình | ||||||
| Màng PVC tiêu chuẩn | mm | max.400 | max.400 | max.400 | max.400 | max.400 |
| Màng PVC đặt biệt | mm | - | - | max.600 | max.600 | max.600 |
| Màng nhôm | mm | max.220 | max.220 | max.220 | max.220 | max.220 |
| Đường kính lõi cuộn | mm | 76/(72) | 76/(72) | 76/(72) | 76/(72) | 76/(72) |

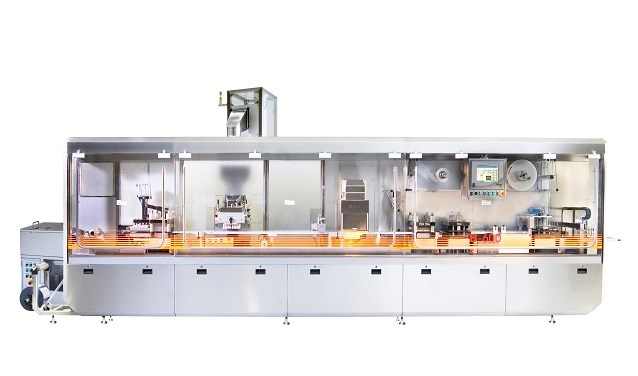

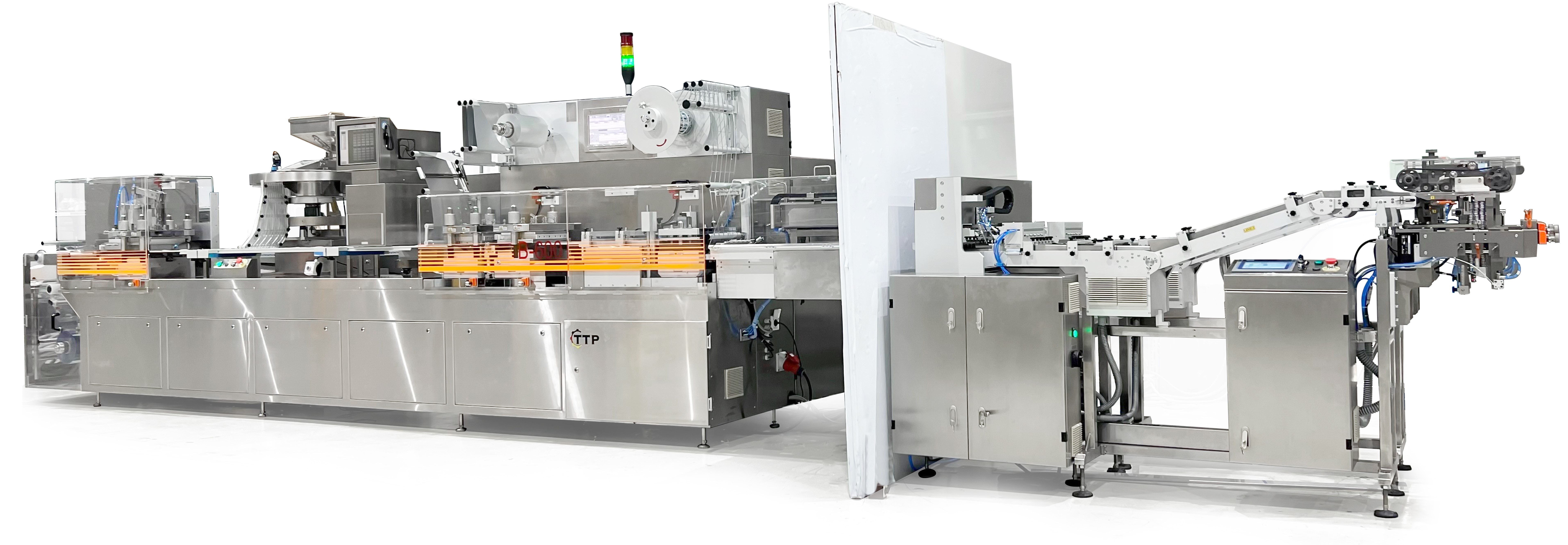

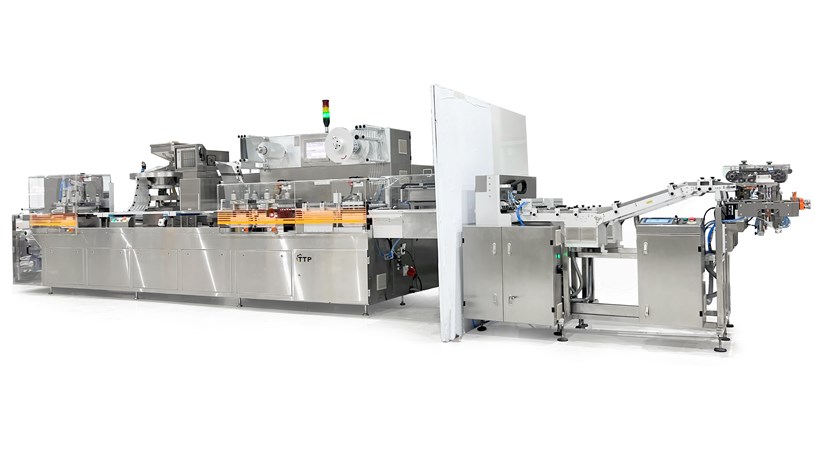

Máy ép vỉ B-600 cho năng suất tới 600 vỉ/phút. Máy phù hợp cho sản phẩm cần năng suất cao.
Máy có tùy chọn bao che kín từ khu vực cấp phôi, định hình, cấp viên cho tới khu vực hàn và cắt gói thành phẩm, phù hợp nhu cầu đóng gói thuốc kín theo tiêu chuẩn FDA.
Hoạt động kéo bước bằng công nghệ Servo, cài đặt giá trị kéo bước trên màn hình.
Bằng công nghệ tia hồng ngoại, phát hiện vết nứt hoặc lỗ thủng của màng nhôm định hình xuống tới 25 μm. Vỉ có lỗ thủng sẽ không được cấp viên (ma trận) và tự động bị loại.
Kiểm soát điền viên bằng camera màu. Có nhiều tùy chọn phù hợp với nhu cầu của từng khách hàng. Phát hiện vỉ bị điền thiếu viên, bể viên, sai hình dạng viên, sai màu viên, sứt viên, vỉ trống,...Tay máy robot nhặt vỉ tốt thả vào băng tải ra vỉ đi vào khu vực đóng gói. Vỉ lỗi sẽ được gạt xuống thùng loại vỉ lỗi.

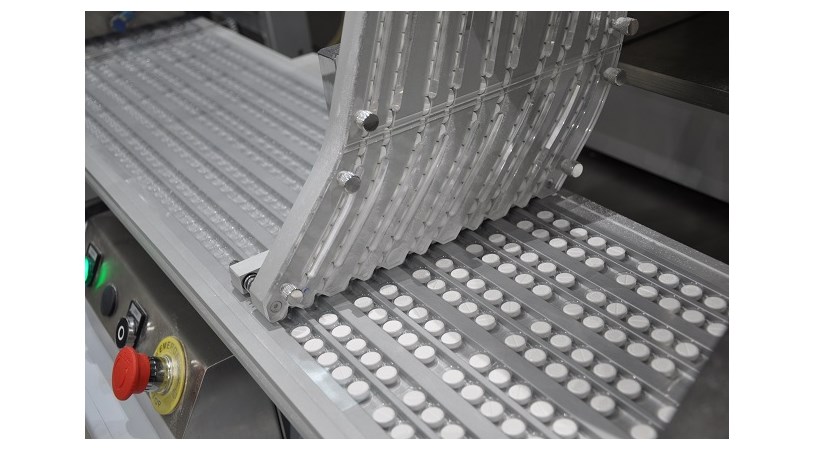

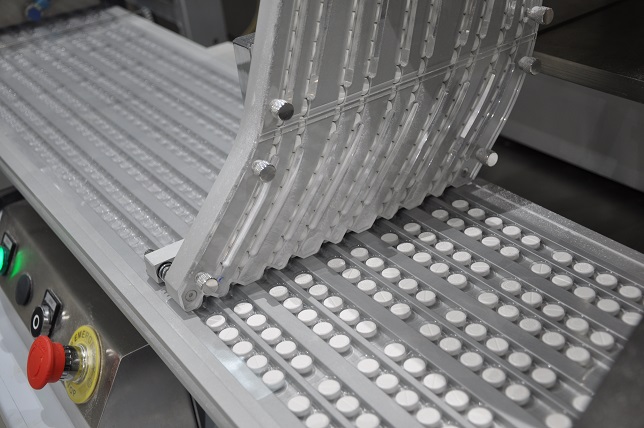

Có nhiều phương pháp cấp viên tự động phù hợp với nhiều hình dạng viên khác nhau.

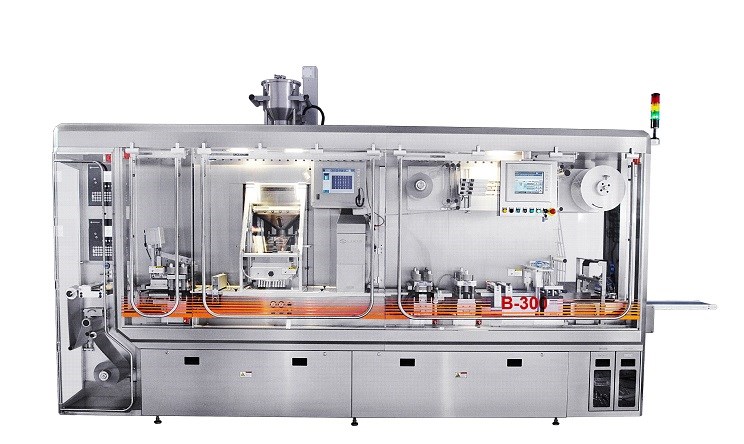

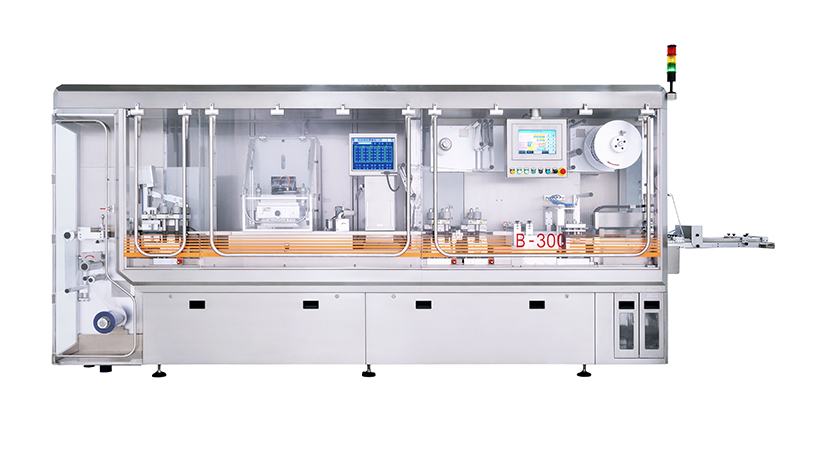

Máy ép vỉ B-300 cho năng suất tối đa 300 vỉ/phút.

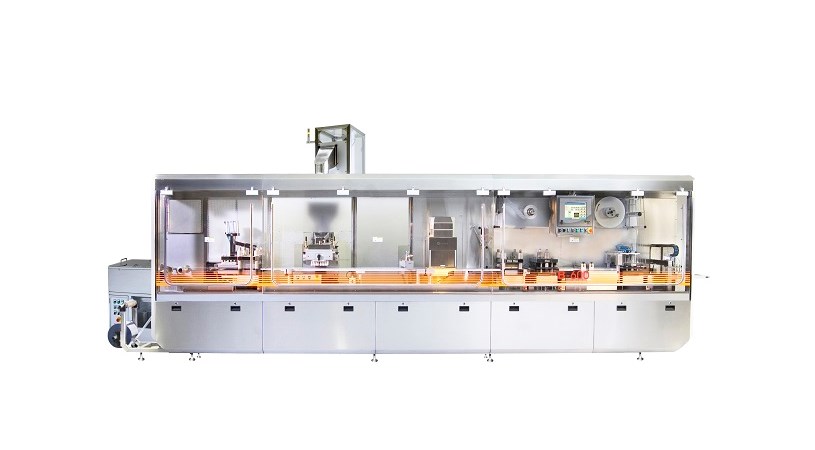

Máy được bao che kín từ khu vực cấp phôi, định hình, cấp viên cho tới khu vực hàn và cắt gói thành phẩm, phù hợp nhu cầu đóng gói thuốc kín theo tiêu chuẩn FDA.
Độ ồn thấp, chỉ 72 dB.
Có thể dễ dàng thay đổi thông số trong quá trình vận hành máy.
Thay khuôn nhanh chóng nhờ và kết nối nhanh, khuôn nhỏ gọn và ít chi tiết.
Hoạt động kéo bước bằng công nghệ Servo, cài đặt giá trị kéo bước trên màn hình.
Bằng công nghệ tia hồng ngoại, phát hiện vết nứt hoặc lỗ thủng của màng nhôm định hình xuống tới 25 μm. Vỉ có lỗ thủng sẽ không được cấp viên (ma trận) và tự động bị loại.

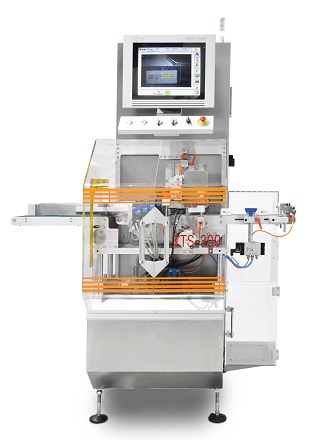

Chức năng này in mã, ngày hết hạn, ngày sản xuất,.. tự động on line lên màng dán vỉ.
Ngoài ra, máy có thể trang bị chức năng kiểm soát ký tự in bằng thiết bị OCV/OCR (Optical character recognition).

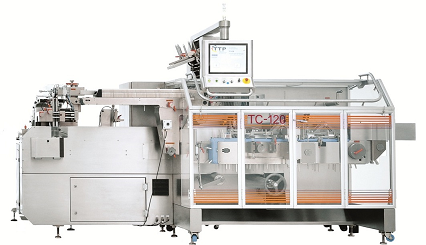

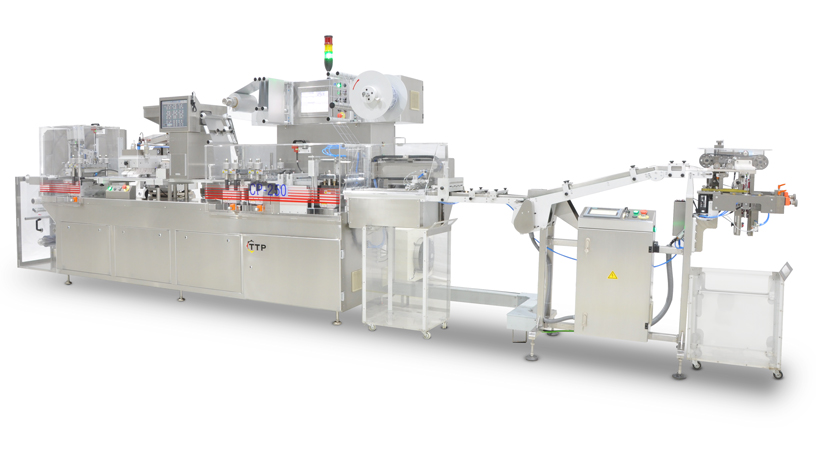

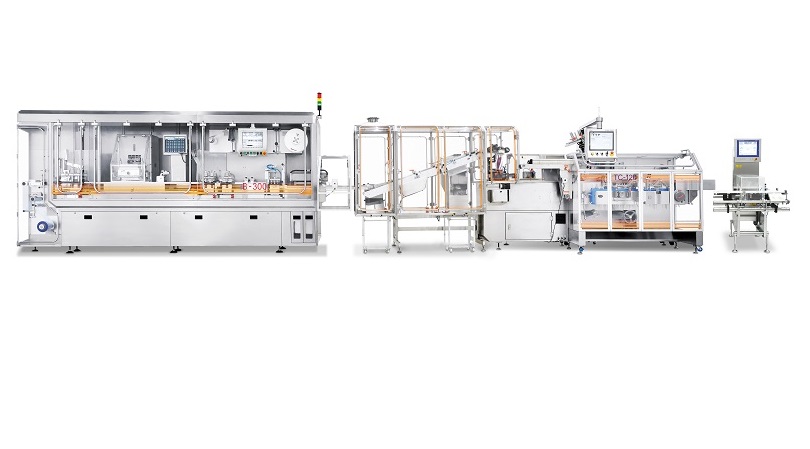

Có thể kết nối với máy Đóng hộp tự động để tạo thành dây chuyền Ép vỉ - Đóng hộp hoàn toàn tự động.

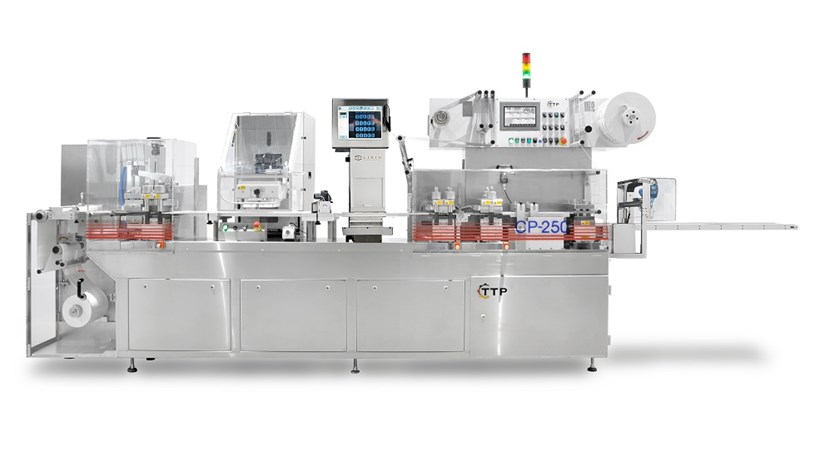

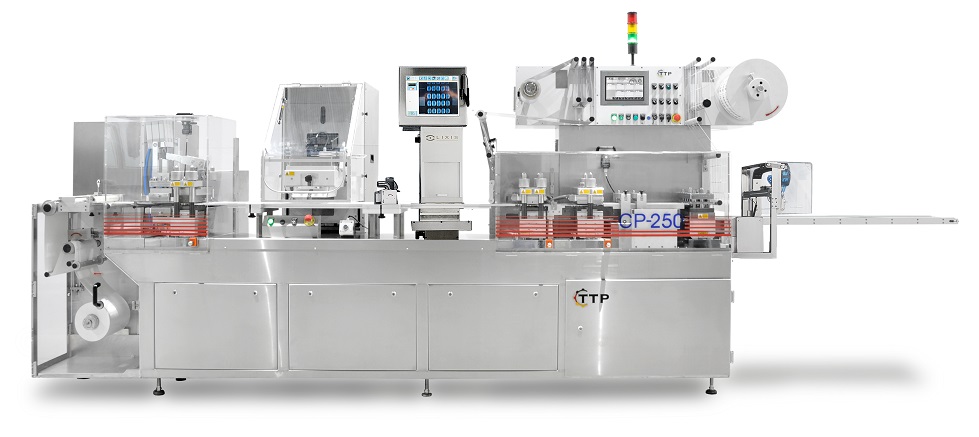

Máy ép vỉ CP-250 cho năng suất tối đa 300 vỉ/phút. Máy phù hợp dùng để đóng vỉ PVC/Alu, PVDC/Alu, Alu/Alu, dùng cho viên nén, viên nang, lọ, ống tiêm, syringe,...
Khuôn nhỏ gọn, thay khuôn nhanh không cần dụng cụ.
Hoạt động kéo bước bằng công nghệ Servo, cài đặt giá trị kéo bước trên màn hình.
Kiểm soát điền viên bằng camera màu. Tay máy robot sẽ bốc vỉ tốt đặt lên băng tải, vỉ lỗi sẽ được băng tải gạt xuống thùng loại vỉ lỗi.
Có thể phát hiện lỗ hỏng trên màng nhôm định hình với kích thước lỗ hỏng 25 µm, bằng tia hồng ngoại.

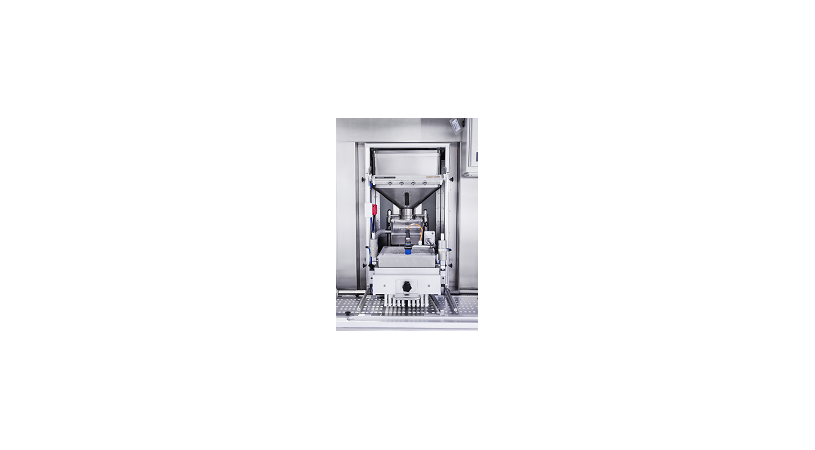

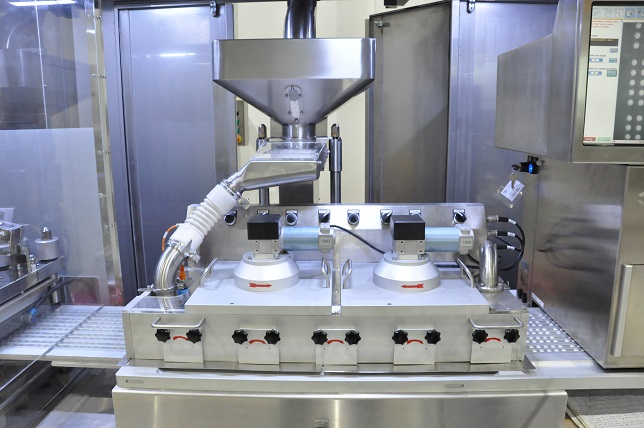

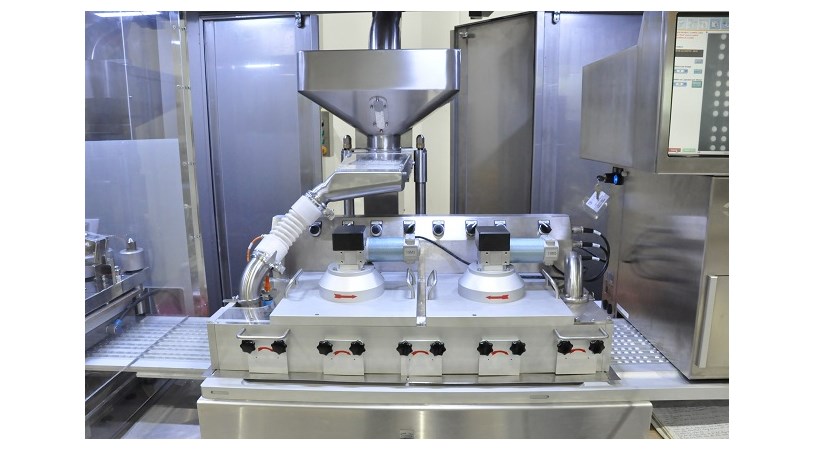

Máy phù hợp với nhiều phương pháp cấp viên tự động khác nhau tùy theo sản phẩm cụ thể: cấp viên tự động bằng hộp xoa, cấp viên tự động bằng Ma trận, cấp viên tự động bằng Mâm rung và Máng dẫn, cấp viên tự động dạng Quả lô, cấp viên tự động cho lọ/ ống tiêm/ syringe,..
Có thể kết nối với máy Đóng hộp tự động để tạo thành dây chuyền Ép vỉ - Đóng hộp hoàn toàn tự động.
Máy ép vỉ CP-160 cho năng suất tới 200 vỉ/phút.

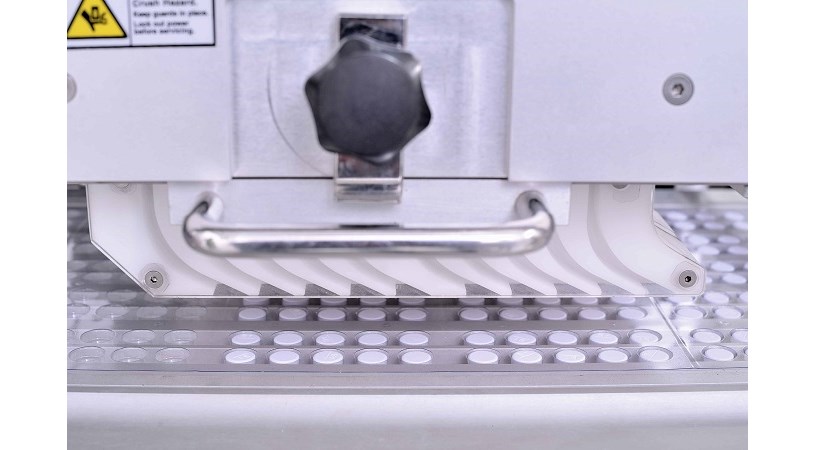

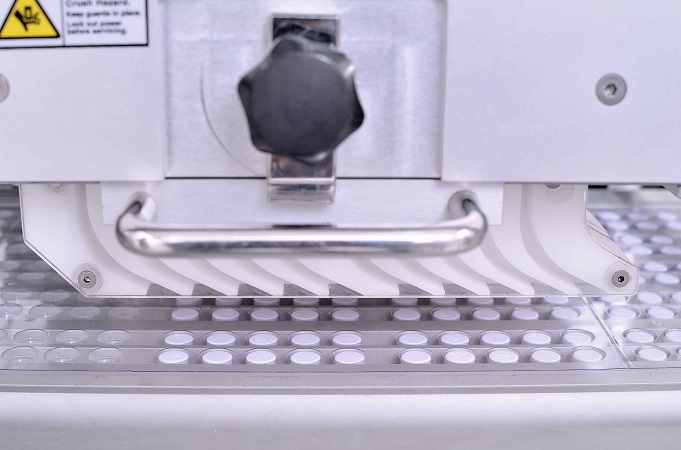

Chức năng gạt viên để gạt những viên chưa xuống hết trên bề mặt vỉ để tránh bị kẹt viên trước khi đi vào trạm hàn.
Khuôn nhỏ gọn, thay khuôn nhanh không cần dụng cụ.
Máy ép vỉ Model CP-160 phù hợp với nhà máy sản xuất quy mô nhỏ, không đòi hỏi mức độ tự động cao.
